建立预检测修理长效机制，提高设备故障的提前发现率
发布日期：2016-03-10 来源：《上海设备管理》
点击数：26977
自2013年以来，为强化设备故障预防性管理，中石化上海高桥分公司（以下简称“高桥分公司”）平稳推进“三预”工作，取得成效，提前发现并消除了一些隐患，设备故障率呈下降走势，提高了装置的平稳运行率。
炼油石化装置高温高压，设备腐蚀速率和设备运行故障率较高，安全风险大，特别是转动设备。对此，高桥分公司于2013年底开始启动设备“三预”（即预检测、预维护、预修理）工作，以期转变职工观念，真正重视、切实推进关键设备故障预防性工作，通过建立长效机制和不间断检查和攻关，逐步提高关键设备、关键系统、关键回路故障的提前发现率，逐步降低故障维修比例，最大限度消除设备隐患，确保装置的平稳运行。
高桥分公司组织设备动力处、作业部、运保单位等参与建立“三预”工作管理制度，就“三预”的内容、范围、管控方式、职责划分等制定了详细的细则；分电气、动静设备、仪表等专业排定“三预”工作实施计划，对各专业工作内容、对象进行了明确，由各分管区域的专业人员实施；每月开展设备故障分析，重点跟踪、关注设备主要运行参数的变化和腐蚀情况，采取寿命评估、分析等方法对关键设备的事故出现概率进行分析预测，并通过预修理消除事故隐患。
为了对79台高温机泵和89台高危机泵加强检测，公司采用上海东昊测试的DH5901测振设备及DH5904巡检仪，跟踪因工艺参数变化而引起的运行状态、检测数据超标现象，通过监测系统对每日巡检的数据实施上传，并要求公司的运保单位“上海高桥捷派克石化建设工程有限公司公司”（以下简称“捷派克公司”），在每月运保评价和《高温油泵、高危泵预防性维护月度报告》中及时予以体现并跟踪，确保在出现异常时及时采取应对措施。对一般机泵加强巡检，实施月度预检修工作，至今已完成预检修机泵数百台，有效降低了机泵的故障率。在日常巡检中，运用巡检仪可通过设置，编辑存储各种设备信息，巡检人员输入需巡检的装置、设备位号，进行监测时仪器上就可以显示并存储该设备的各类振动、温度指标，将这些数据上传作进一步的分析处理，即可获得该设备的频谱图等各类信息。
将测振设备仪内的数据传输至系统，即可进入设备状态监测的页面进行查询和各类统计，对各台机泵振动、温度状态等情况进行监测，根据振速划分不同的区域。
白色区域表示：振速小于4.5mm/s，设备运行良好。
黄色区域表示：振速≥4.5mm/s，设备运行在C区，可以运行，但要加强监测。
红色区域表示：振速≥7.1mm/s，设备运行在D区，振动严重超标，存在隐患故障，应进行修理。

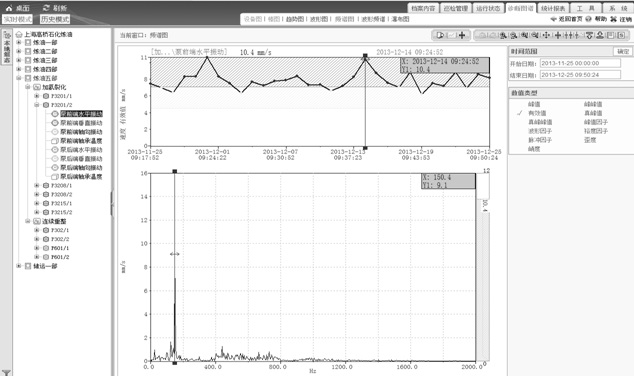

以2013年12月的加氢裂化装置泵P3201B为例：通过频谱图发现该泵12月前端水平振动有24天超标，在D区运行，速度值在7.471～10.634mm/s。该泵转速为1450rpm，得出工频为25HZ。选中任意D区振动一点，可以发现前端水平均振动表现均为以六倍频（150HZ）为主，属于高倍频（见下图）。
运保单位捷派克公司会在《每月运保评价》和《高温油泵、高危泵预防性月度报告》的月报表中及时予以体现并跟踪数据，确保在出现异常时及时采取应对措施。有效地提高了机泵故障的提前发现率，消除了安全隐患。
2013年9月29日，2#延焦P2104B切泵后振速大，监测发现当月后轴承端有4次振动在D区运行，振动值在7.53～7.68mm/s之间，通过振动频谱图发现，高振动主要存在于工频及五倍频。工频振动可能与转子不平衡、平行不对中、弯曲、变形等有关，五倍频主要为工艺原因产生振动，可能为进出口垃圾导致泵流量状况改变。用轴承故障检测仪检查L值，情况良好，说明轴承及轴承润滑情况正常。 10月5日进行预修理大修，拆修后发现泵入口过滤网破损，过滤网有部分掉落在泵体内，一部分吸附在叶轮中，分析振动原因为叶轮中的过滤网导致转子不平衡，与故障判断相符。由于该泵容易发生振动故障，而装置对此泵运行流量无需太大，此次大修采用了委外设计的流道小的叶轮，以减少振动机率。该泵修理后，至今未再发生振动故障情况。
开展“三预”工作以来，公司设备故障率呈现下降走势，特别是在消除动设备的重大隐患方面起到了明显的效果。至今已完成预检修机泵数百台，有效降低了机泵的故障率。2013年度机泵故障数1801台次（2012年同期机泵故障数2686台次），其中机械密封泄漏类269台次（2012年450台次），校中心类占160台次（2012年227台次），排凝堵漏类（更换阀门，垫片，禁固螺栓、油雾润滑等）次数206台次（2012年368台次），更换过滤器、过滤网46台次（2012年75台次），机泵振动大、有异声，更换轴承95台次（2012年170台次），修理与更换气阀23台次（2012年36台次），其他类1002台次（2012年1396台次）。

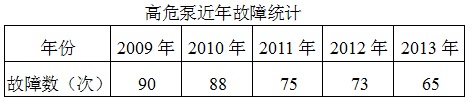

总而言之，2013年度机泵故障数较2012年同期有显著的下降趋势。2011年高危泵开始进行特别维护以来，故障明显减少，并呈现逐年下降趋势（见下表）。
通过以上分析可以看出，自“三预” 工作开展以来，中石化上海高桥分公司通过转变职工观念，积极运用技术手段加强设备的状态监测，扎实推进故障预防性工作，并进行持续改进和攻关，逐步降低故障维修比例，最大限度消除设备隐患，取得了显著的成效。
作者：蔡永源 中石化上海高桥分公司
